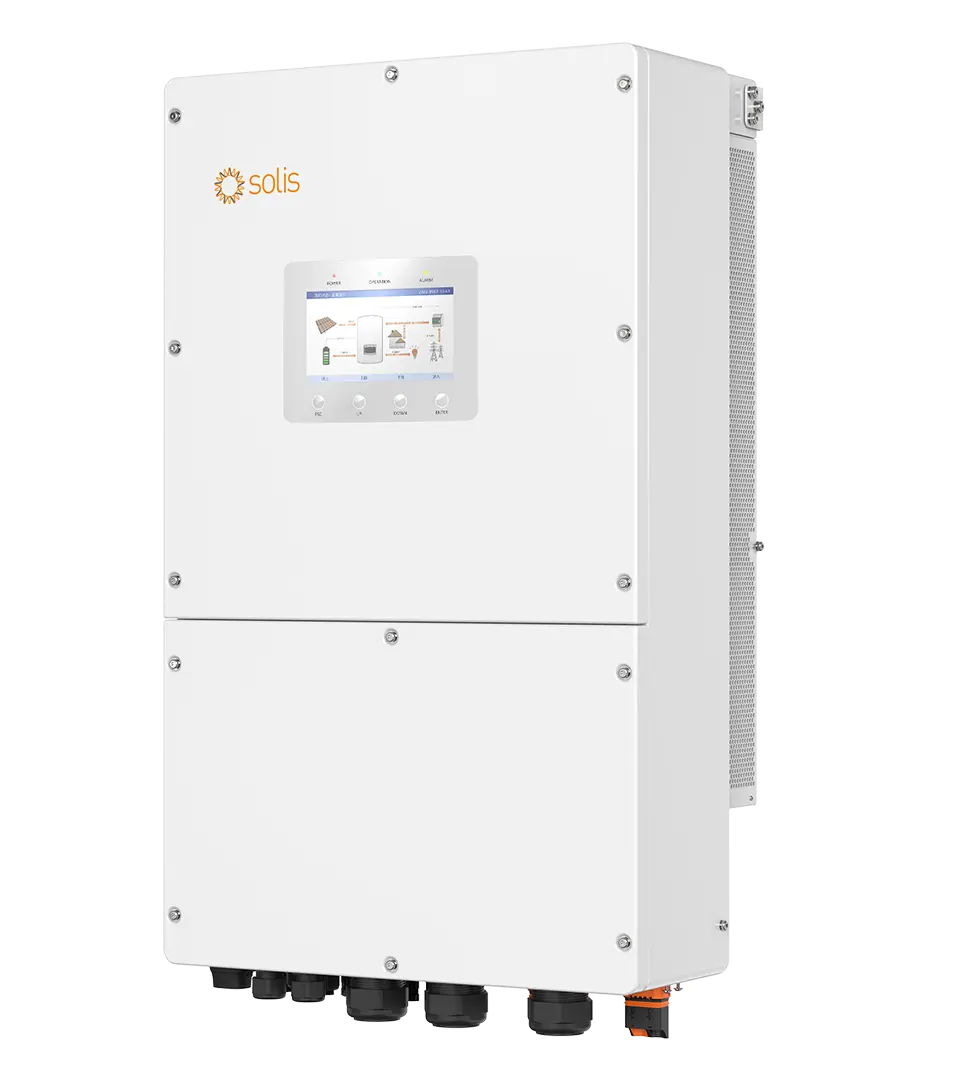

Hybrid Solis S6-EH3P60K-H 60kW 3 Pha Áp Cao

Giá gốc là: 125,000,000₫.Giá hiện tại là: 118,400,000₫.

SKU: S6-EH3P60K-H
Chất lượng: Mới 100%
Bảo hành: 5 năm
Chứng từ: CO/CQ, hóa đơn VAT

Danh mục: Inverter hybrid

Mô tả

Giới thiệu Solis S6-EH3P60K-H

Solis S6-EH3P60K-H là biến tần Hybrid 3 pha công suất định mức 60kW, thuộc dòng inverter lưu trữ năng lượng điện áp cao S6-EH3P(29.9–60)K-H của Solis, được phát triển cho các hệ thống điện mặt trời thương mại và công nghiệp.

Thiết bị tích hợp khả năng quản lý đồng thời nguồn điện từ giàn pin mặt trời, pin lưu trữ, điện lưới và máy phát điện. Với 4 MPPT và tối đa 8 chuỗi PV, S6-EH3P60K-H có khả năng tiếp nhận giàn PV lên tới 100kW, phù hợp với nhà xưởng, kho hàng, tòa nhà thương mại và các cơ sở sản xuất có nhu cầu sử dụng điện lớn.

Phía lưu trữ sử dụng pin Lithium-ion điện áp cao trong dải 150–800V. Inverter được trang bị hai cổng pin độc lập, mỗi cổng hỗ trợ dòng sạc/xả tối đa 84A, tổng khả năng dòng sạc/xả đạt 168A.

Ngoài chế độ hòa lưới, thiết bị cung cấp đầu ra Backup định mức 60kW, khả năng quá tải 160% trong 2 giây hoặc 150% trong 10 giây, hỗ trợ máy phát điện, AC Coupling, DC Coupling, tải không cân bằng và vận hành song song lên tới 10 inverter.

Đặc điểm nổi bật

Công suất đầu ra định mức 60kW, 3 pha
Công suất giàn PV khuyến nghị tối đa 100kW
Công suất PV có thể sử dụng tối đa 100kW
4 MPPT / tối đa 8 chuỗi PV
Điện áp PV đầu vào tối đa 1000V
Điện áp định mức 600V, điện áp khởi động 180V
Dải điện áp MPPT 150–850V
Dòng điện đầu vào tối đa 42A × 4 MPPT
Dòng điện ngắn mạch tối đa 60A × 4 MPPT
Dòng PV tối đa mỗi chuỗi lên tới 21A
Pin Lithium-ion điện áp cao 150–800V
Hai cổng pin được điều khiển độc lập, dòng sạc/xả tối đa 84A × 2 (tổng 168A)
Công suất Backup định mức 60kW
Quá tải Backup 160% trong 2 giây / 150% trong 10 giây
Thời gian chuyển Grid/Backup dưới 10ms với hệ thống một inverter
Hỗ trợ tải ba pha không cân bằng, tối đa 33% công suất định mức mỗi pha
Hỗ trợ máy phát điện, AC Coupling và DC Coupling
Hỗ trợ Peak Shaving
Hỗ trợ tối đa 10 inverter hoạt động song song, tổng công suất lên tới 600kW
Cấp bảo vệ IP66, quạt làm mát dự phòng thông minh
Màn hình LCD 7 inch, tích hợp Wi-Fi + LAN + Bluetooth
Hỗ trợ SolisCloud và quản lý năng lượng từ xa

Bảng thông số kỹ thuật

1. Đầu vào DC – Pin quang điện

Thông số	S6-EH3P60K-H
Công suất giàn PV khuyến nghị tối đa	100 kW
Công suất PV có thể sử dụng tối đa	100 kW
Điện áp đầu vào tối đa	1000 V
Điện áp định mức	600 V
Điện áp khởi động	180 V
Dải điện áp MPPT	150–850 V
Dòng điện đầu vào tối đa	42 A × 4
Dòng điện tối đa mỗi DC input	42 A
Dòng điện ngắn mạch tối đa	60 A × 4
Số lượng MPPT	4
Số chuỗi PV đầu vào tối đa	8
Số MPPT / số chuỗi đầu vào tối đa	4 / 8
Dòng PV tối đa mỗi chuỗi	21 A

2. Pin lưu trữ – Battery

Thông số	S6-EH3P60K-H
Loại pin	Lithium-ion
Dải điện áp pin	150–800 V
Số cổng pin	2
Số cổng BMS	2
Dòng sạc/xả tối đa	84 A × 2
Dòng sạc/xả tối đa mỗi cổng	84 A
Tổng dòng sạc/xả tối đa	168 A
Điều khiển hai cổng pin	Độc lập
Giao tiếp BMS	CAN

3. Đầu ra AC – Phía lưới

Thông số	S6-EH3P60K-H
Công suất đầu ra định mức	60 kW
Công suất biểu kiến đầu ra tối đa	60 kVA
Kiểu kết nối	3/N/PE
Điện áp lưới định mức	220/380 V; 230/400 V
Tần số lưới định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	91,2 A / 86,6 A
Hệ số công suất	>0,99
Dải điều chỉnh hệ số công suất	0,8 sớm đến 0,8 trễ
Tổng độ méo sóng hài dòng điện THDi	<3%

4. Đầu vào AC – Phía điện lưới

Thông số	S6-EH3P60K-H
Công suất đầu vào tối đa	100 kW / 105 kW
Dải điện áp đầu vào	304–460 V
Dòng điện đầu vào tối đa	152 A / 152 A
Kiểu kết nối	3/N/PE
Điện áp hệ thống định mức	220/380 V; 230/400 V
Tần số định mức	50 Hz / 60 Hz

5. Đầu vào máy phát điện – Generator

Thông số	S6-EH3P60K-H
Công suất đầu vào máy phát tối đa	60 kW
Dòng điện đầu vào định mức	91,2 A / 86,6 A
Kiểu kết nối	3/N/PE
Điện áp đầu vào định mức	220/380 V; 230/400 V
Tần số đầu vào định mức	50 Hz / 60 Hz
Hỗ trợ máy phát điện	Có
Hỗ trợ Peak Shaving với máy phát	Có

6. Đầu ra AC dự phòng – Backup

Thông số	S6-EH3P60K-H
Công suất đầu ra Backup định mức	60 kW
Công suất biểu kiến định mức	60 kVA
Khả năng quá tải 2 giây	1,6 lần công suất định mức
Công suất tương đương trong 2 giây	96 kVA
Khả năng quá tải 10 giây	1,5 lần công suất định mức
Công suất tương đương trong 10 giây	90 kVA
Thời gian chuyển Grid → Backup với 1 inverter	<10 ms
Điện áp đầu ra định mức	3/N/PE, 220/380 V; 230/400 V
Tần số đầu ra định mức	50 Hz / 60 Hz
Dòng điện đầu ra định mức	91,2 A / 86,6 A
Dòng AC Passthrough liên tục tối đa	91,2 A / 86,6 A
THDv với tải tuyến tính	<2%

7. Hiệu suất

Thông số	S6-EH3P60K-H
Hiệu suất tối đa	97,7%
Hiệu suất Châu Âu	97,3%
Hiệu suất sạc pin từ PV tối đa	98,5%
Hiệu suất sạc pin từ AC tối đa	97,8%
Hiệu suất xả pin tối đa	97,5%

8. Khả năng tải ba pha không cân bằng

Thông số	S6-EH3P60K-H
Hỗ trợ tải ba pha không cân bằng	Có
Công suất tối đa mỗi pha	33% công suất định mức
Công suất tương ứng tối đa mỗi pha	Khoảng 19,8 kW
Áp dụng phía Grid	Có
Áp dụng phía Backup	Có

Khả năng điều khiển công suất độc lập giữa các pha giúp inverter phù hợp với những hệ thống ba pha có nhiều tải một pha được phân bố không đồng đều.

9. Hệ thống bảo vệ

Chức năng bảo vệ	Trang bị
Bảo vệ chống đảo lưới	Có
Bảo vệ quá dòng đầu ra	Có
Giám sát điện trở cách điện	Có
Phát hiện dòng điện dư	Có
Công tắc PV tích hợp	Có
Bảo vệ ngược cực DC	Có
Chống sét lan truyền phía DC	Type II
Chống sét lan truyền phía AC	Type II
AFCI 2.0	Tùy chọn
Cấp bảo vệ điện	Class I
Cấp quá áp phía PV	Category II
Cấp quá áp phía Battery	Category II
Cấp quá áp phía AC	Category III

10. Thông số chung

Thông số	S6-EH3P60K-H
Kích thước (Rộng × Cao × Sâu)	530 × 880 × 290 mm
Trọng lượng	76 kg
Cấu trúc liên kết	Không cách ly
Công suất tự tiêu thụ	<35 W
Nhiệt độ môi trường hoạt động	-25°C đến +60°C
Độ ẩm tương đối	0–100%
Cấp bảo vệ	IP66
Phương thức làm mát	Quạt làm mát dự phòng thông minh
Độ cao vận hành tối đa	4.000 m

11. Kết nối, hiển thị và truyền thông

Hạng mục	Thông số
Kết nối PV	Đầu nối MC4
Kết nối pin	Terminal Connector
Kết nối AC	OT Terminal
Màn hình	LCD 7 inch
Bluetooth	Có
Wi-Fi	Tích hợp
LAN	Tích hợp
Giao tiếp BMS	CAN-BMS × 2
Giao tiếp song song	CAN-Parallel × 2
Giao tiếp đồng hồ điện	RS485-Meter
RS485	Có
DRM	Có
DI	3 cổng
DO	3 cổng
4G	Tùy chọn
Nền tảng giám sát	SolisCloud
Vận hành song song	Tối đa 10 inverter
Công suất hệ thống song song tối đa	600 kW

12. Tiêu chuẩn kỹ thuật

Nhóm	Tiêu chuẩn
Kết nối lưới	G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1 / EN 50549-10, CEI 0-21, CEI 0-16, NRS 097-2-1, IEC 62116, IEC 61727 và các tiêu chuẩn theo từng thị trường
An toàn	IEC/EN 62109-1/-2
EMC	IEC/EN 61000-6-2/-4, EN 55011

4 MPPT và 8 chuỗi PV

S6-EH3P60K-H được trang bị 4 MPPT với tối đa 8 chuỗi PV, tương ứng tối đa hai chuỗi trên mỗi MPPT.

Dòng đầu vào tối đa trên mỗi MPPT đạt 42A và dòng ngắn mạch tối đa đạt 60A. Với hai chuỗi trên một MPPT, thiết bị hỗ trợ dòng chuỗi PV lên tới 21A, phù hợp với nhiều dòng module công suất cao hiện nay.

Cấu hình 4 MPPT cho phép phân chia giàn PV thành nhiều khu vực độc lập, phù hợp với nhà xưởng hoặc công trình có nhiều hướng mái, góc nghiêng hay điều kiện bức xạ khác nhau.

Công suất PV tối đa 100kW

S6-EH3P60K-H có công suất đầu ra AC định mức 60kW nhưng hỗ trợ công suất PV lên tới 100kW.

Cả công suất giàn PV khuyến nghị tối đa và công suất PV có thể sử dụng tối đa đều đạt 100kW.

Khả năng lắp dư công suất PV giúp tăng lượng năng lượng khai thác vào buổi sáng, buổi chiều hoặc những thời điểm bức xạ thấp. Trong hệ thống Hybrid, năng lượng PV còn có thể đồng thời phục vụ phụ tải và sạc hệ thống pin lưu trữ.

Hai cổng pin độc lập – Dòng sạc/xả 84A × 2

S6-EH3P60K-H được trang bị hai cổng pin hoạt động độc lập, mỗi cổng hỗ trợ dòng sạc/xả tối đa 84A.

Tổng dòng sạc/xả của hai cổng có thể đạt 168A khi cấu hình pin và điều kiện vận hành đáp ứng yêu cầu.

Hai cổng BMS riêng biệt giúp việc kết nối và mở rộng nhiều cụm pin thuận tiện hơn. Thiết kế này đặc biệt phù hợp với các hệ thống lưu trữ thương mại có dung lượng lớn.

Pin Lithium điện áp cao 150–800V

Inverter sử dụng hệ pin Lithium-ion trong dải điện áp 150–800V.

Dải điện áp rộng giúp S6-EH3P60K-H tương thích với nhiều cấu hình pin lưu trữ điện áp cao khác nhau. Khi lựa chọn pin cần kiểm tra chính xác số lượng module nối tiếp, điện áp làm việc, dòng sạc/xả và khả năng tương thích giữa BMS với inverter.

Hệ thống sử dụng giao tiếp CAN để trao đổi dữ liệu giữa inverter và BMS của pin.

Backup 60kW và khả năng quá tải cao

Cổng Backup của S6-EH3P60K-H cung cấp công suất định mức 60kW.

Thiết bị có thể cung cấp 160% công suất định mức trong 2 giây, tương đương khoảng 96kVA. Ngoài ra, inverter còn hỗ trợ 150% công suất định mức trong 10 giây, tương đương khoảng 90kVA.

Khả năng quá tải ngắn hạn giúp hệ thống đáp ứng tốt hơn với những phụ tải có dòng khởi động lớn như máy bơm, động cơ, hệ thống điều hòa hoặc một số thiết bị sản xuất.

Đối với hệ thống một inverter, thời gian chuyển từ On-grid sang Off-grid nhỏ hơn 10ms.

Lưu ý thời gian chuyển mạch khi vận hành song song

Với một inverter, thời gian chuyển từ chế độ hòa lưới sang chế độ độc lập nhỏ hơn 10ms.

Đối với hệ thống song song có tối đa 6 inverter, thời gian chuyển mạch nhỏ hơn 20ms.

Nếu hệ thống cần vận hành trên 6 inverter song song, việc thiết kế và phối hợp hệ thống cần thực hiện theo hướng dẫn kỹ thuật của Solis.

Hỗ trợ tải ba pha không cân bằng

S6-EH3P60K-H hỗ trợ công suất tối đa trên từng pha bằng 33% công suất định mức của inverter.

Với model 60kW, công suất tương ứng trên mỗi pha vào khoảng 19,8kW.

Khả năng này phù hợp với công trình thương mại và công nghiệp có nhiều tải một pha hoặc mức tiêu thụ giữa ba pha không hoàn toàn bằng nhau.

Kết nối máy phát điện

S6-EH3P60K-H hỗ trợ đầu vào máy phát điện công suất tối đa 60kW.

Máy phát có thể được sử dụng làm nguồn bổ sung khi điện lưới bị mất kéo dài, sản lượng điện mặt trời thấp hoặc mức năng lượng trong hệ thống pin không đủ đáp ứng phụ tải.

Inverter còn hỗ trợ Peak Shaving trong chế độ máy phát, giúp kiểm soát công suất yêu cầu từ genset và phối hợp nguồn từ PV hoặc pin lưu trữ.

AC Coupling và DC Coupling

S6-EH3P60K-H hỗ trợ cả DC Coupling và AC Coupling.

DC Coupling phù hợp với hệ thống Hybrid xây dựng mới, trong đó giàn PV được kết nối trực tiếp với inverter lưu trữ.

AC Coupling hỗ trợ các phương án mở rộng hoặc cải tạo hệ thống điện mặt trời hiện hữu, giúp bổ sung pin lưu trữ mà vẫn tận dụng một phần hệ thống inverter PV đã được đầu tư.

Giao diện ba trong một cho nhiều nguồn năng lượng

Dòng inverter này hỗ trợ giao diện đa chức năng để tích hợp linh hoạt inverter PV hòa lưới, nguồn điện gió hoặc máy phát diesel tùy theo phương án thiết kế.

Khả năng quản lý nhiều nguồn năng lượng giúp tăng tính linh hoạt cho các hệ thống Hybrid thương mại và công nghiệp.

Mở rộng tối đa 600kW

S6-EH3P60K-H hỗ trợ tối đa 10 inverter vận hành song song.

Với 10 inverter 60kW, tổng công suất hệ thống có thể đạt 600kW.

Solis khuyến nghị sử dụng tủ STS phù hợp cho các hệ thống có trên 6 inverter để hỗ trợ phối hợp, chuyển đổi nguồn và quản lý hệ thống quy mô lớn.

Quản lý tải ưu tiên

S6-EH3P60K-H hỗ trợ quản lý mức năng lượng dự phòng của pin và ưu tiên các tải quan trọng.

Trong trường hợp nguồn điện bị giới hạn, hệ thống có thể dành năng lượng lưu trữ cho các phụ tải cần thiết, giúp kéo dài thời gian cấp điện Backup.

Đây là tính năng hữu ích đối với nhà xưởng, trung tâm thương mại, kho lạnh hoặc cơ sở sản xuất có các nhóm tải với mức độ ưu tiên khác nhau.

Peak Shaving và kiểm soát công suất

Inverter hỗ trợ Peak Shaving trong cả chế độ tự sử dụng và chế độ máy phát.

Hệ thống có thể sử dụng điện từ PV và pin lưu trữ để bổ sung trong những thời điểm phụ tải đạt đỉnh, qua đó giảm mức công suất lấy từ điện lưới hoặc máy phát điện.

Đối với các công trình thương mại có phụ tải biến động mạnh, tính năng này giúp hệ thống quản lý năng lượng linh hoạt hơn.

Hiệu suất chuyển đổi

S6-EH3P60K-H đạt hiệu suất tối đa 97,7% và hiệu suất Châu Âu 97,3%.

Hiệu suất tối đa khi sạc pin trực tiếp từ PV đạt 98,5%. Khi sạc pin từ phía AC, hiệu suất tối đa đạt 97,8%, trong khi hiệu suất xả pin đạt tối đa 97,5%.

Các mức hiệu suất này giúp giảm tổn hao trong quá trình chuyển đổi giữa PV, pin lưu trữ và phía AC.
