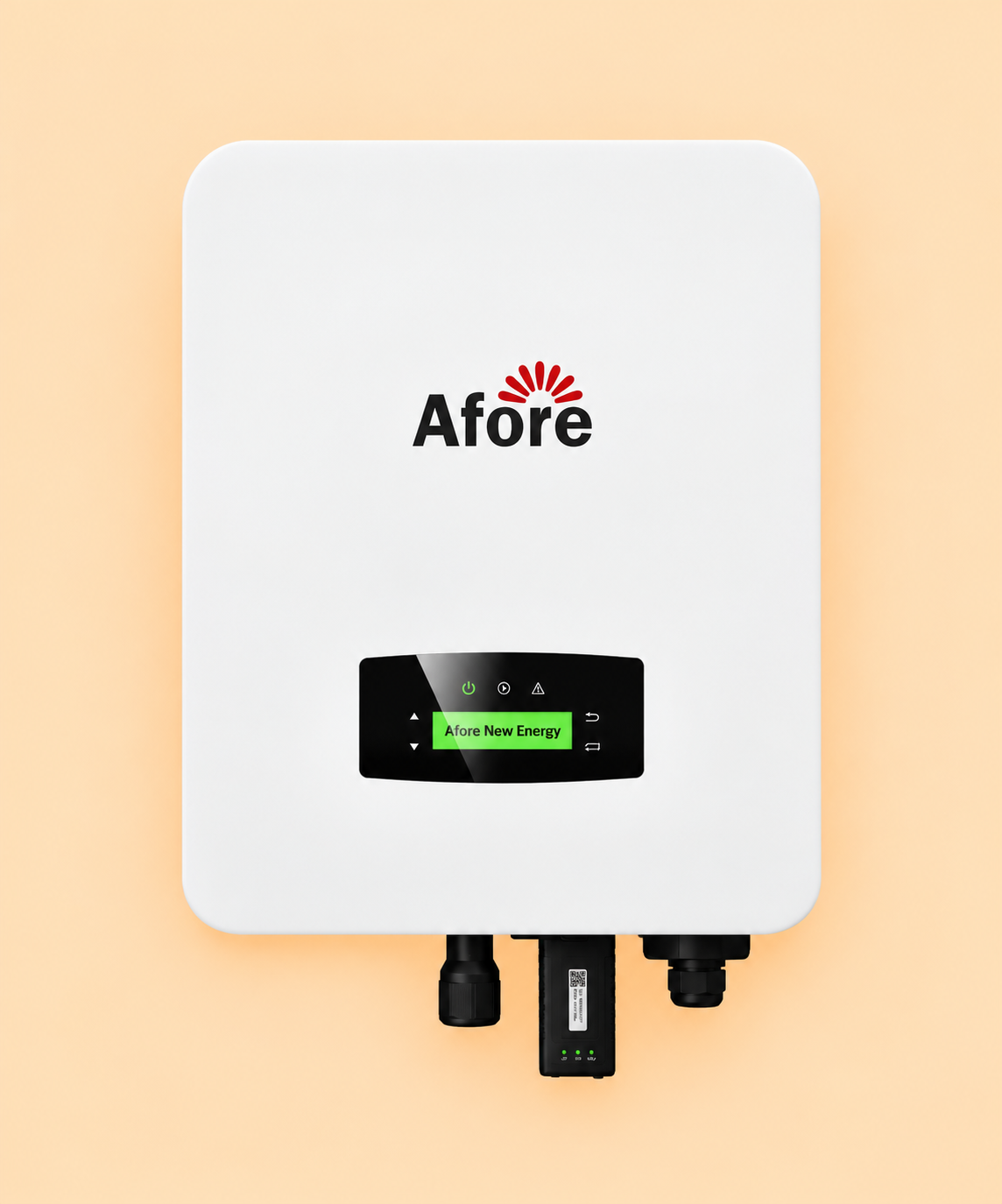

Afore AF15K-MTH – Biến tần hybrid lưu trữ 3 pha 15 kW

Giá gốc là: 42,600,000₫.Giá hiện tại là: 39,050,000₫.

Giới thiệu sản phẩm

Afore AF15K-MTH là biến tần hybrid lưu trữ 3 pha công suất 15 kW, phù hợp để xem xét cho hệ thống điện mặt trời có nhu cầu sử dụng điện lớn hơn và cần quản lý nguồn điện giữa dàn pin, lưới điện và pin lưu trữ. Chức năng cấp điện dự phòng giúp duy trì nguồn cho tải quan trọng khi mất điện, nếu hệ thống được thiết kế và đấu nối phù hợp.

Dòng hybrid Afore MTH+ hỗ trợ pin có dải điện áp 80–600 V, quản lý năng lượng theo khung giờ sử dụng, có chức năng chống phát ngược theo tài liệu sản phẩm và hỗ trợ đầu ra dự phòng 3 pha. Thời gian chuyển mạch dự phòng được công bố dưới 10 ms. Khả năng vận hành thực tế phụ thuộc cấu hình pin lưu trữ, tải dự phòng, cách đấu nối và điều kiện lắp đặt.

Điểm nổi bật

Công suất AC danh định 15 kW và công suất DC đầu vào tối đa 22,5 kW.
Hỗ trợ pin lưu trữ điện áp cao trong dải 80–600 V; tài liệu nêu khả năng tương thích với các loại pin được hỗ trợ, bao gồm pin lithium-ion và lithium sắt phosphate.
Đầu ra dự phòng 3 pha; thời gian chuyển mạch dưới 10 ms theo tài liệu kỹ thuật.
Hỗ trợ đầu ra không cân bằng 100% mỗi pha và các chế độ quản lý năng lượng theo thời gian sử dụng.
Chuẩn bảo vệ IP66; tích hợp các chức năng bảo vệ điện, giám sát và giao tiếp như RS485/CAN, cùng các tùy chọn kết nối theo cấu hình.

5 thông số kỹ thuật quan trọng

Thông số	Giá trị
Công suất DC đầu vào tối đa	22,5 kW
Điện áp PV tối đa	1.000 V
Dải điện áp pin lưu trữ	80–600 V
Công suất AC danh định	15 kW
Hiệu suất tối đa	98,30%

Danh mục: INVERTER (BIẾN TẦN), Inverter hybrid

Mô tả

Thông số kỹ thuật Afore AF15K-MTH+

Ngõ vào PV (PV Input)
Công suất DC đầu vào tối đa	22.5 kW
Điện áp PV tối đa	1000 V
Điện áp DC đầu vào định mức	620 V
Dải điện áp DC đầu vào	90 – 1000 V
Dải điện áp MPPT	90 – 950 V
Điện áp khởi động	110 V
Dòng DC đầu vào tối đa	18.5 A x 2
Dòng ngắn mạch tối đa	25 A x 2
Số MPPT / Số chuỗi PV	2 / 2
Cổng pin (Battery Port)
Điện áp pin danh định	500 V
Dải điện áp pin	80 – 600 V
Dòng sạc/xả tối đa	30 A
Công suất sạc/xả tối đa	15 kW
Đường cong sạc	3 giai đoạn
Loại pin tương thích	Li-ion / Lead-acid / Sodium metal chloride / Lithium iron phosphate
Tương thích pin Afore HA3 Series	Có
Lưới AC (AC Grid)
Công suất AC đầu ra danh định	15 kW
Công suất AC vào/ra tối đa	22.5 / 16.5 kVA
Dòng AC đầu ra tối đa	27 A
Điện áp AC danh định	230 / 400 V
Tần số AC danh định	50 / 60 Hz
Dòng AC danh định	21.8 A
Hệ số công suất	1 (điều chỉnh -0.8 đến +0.8)
Méo hài dòng điện (THDi)	< 3 %
Số pha cấp điện	3
Ngõ ra tải AC dự phòng (Back-up)
Công suất đầu ra danh định	15 kVA
Điện áp đầu ra danh định	230 / 400 V
Tần số đầu ra danh định	50 / 60 Hz
Dòng đầu ra danh định	21.8 A
Công suất đỉnh đầu ra	16.5 kVA, 60 giây
Méo hài điện áp (THDV, tải tuyến tính)	< 3 %
Méo hài dòng điện (THDi)	< 3 %
Thời gian chuyển mạch	< 10 ms
Cấp nguồn dự phòng 3 pha	Có
Hiệu suất (Efficiency)
Hiệu suất châu Âu	97.50 %
Hiệu suất tối đa	98.30 %
Hiệu suất sạc/xả pin	98.00 %
Bảo vệ (Protection)
Bảo vệ ngược cực	Có
Bảo vệ quá dòng / quá áp	Có
Chống cô lập lưới (Anti-islanding)	Có
Bảo vệ ngắn mạch AC	Có
Phát hiện dòng rò	Có
Giám sát chạm đất	Có
Giám sát lưới	Có
Giám sát điện trở cách điện DC	Có
Giám sát dòng rò	Có
Công tắc DC	Có
Bảo vệ quá nhiệt	Có
Giám sát đường cong I-V thông minh	Có
Chống sét lan truyền AC/DC	Type II
Cấp bảo vệ vỏ	IP66
Giảm công suất khi quá tải (Power Limiter)	Có
Thông số chung (General Data)
Kích thước (R x C x S)	370 x 598.5 x 192 mm
Khối lượng	22 kg
Cấu trúc (Topology)	Không biến áp (Transformerless)
Làm mát	Quạt thông minh (Intelligent fan)
Độ ẩm tương đối	0 – 100 %
Nhiệt độ hoạt động	-25 đến +60 °C
Độ cao hoạt động	< 4000 m
Công suất tiêu thụ chờ	< 5 W
Hiển thị & giao tiếp	LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G, Sunspec, Modbus RTU
Chứng nhận & tiêu chuẩn	NCRfG, EN50549-1, IEC62109-1, IEC62109-2, IEC62477-1, EN61000-6-1, EN61000-6-2, EN61000-6-3, EN61000-4-16, IEC61000-4-18, IEC61000-4-29, IEC61727, IEC62116, EN50438, PTPiREE, IRiESD
Chức năng VPP	Có
Hệ thống quản lý năng lượng (EMS)	Có
Bảo hành	10 năm (có thể gia hạn)
